Ventilationsrohr
Ventilationsrohre belüften und entlüften gezielt Schächte und unterirdische Räume in der Regen- und Abwassertechnik. In Kanälen und Behältern sorgen sie außerdem für den Druckausgleich und verhindern die Vakuumbildung oder unkontrollierte Geruchsaustritte.
Spezifikationen
Beschreibung und Einsätze
Das senkrechte Rohr besteht aus Edelstahl V2A (1.4301 / 1.4541) oder V4A (1.4404 / 1.4571). Ausgestattet sind Ventilationsrohre mit einem Wetterschutzkopf und einem integrierten Insektenschutzgitter, in der Regel über ein glattes Rohrende zur freien Einbindung. Auch Flanschverbindungen sind möglich.
Ventilationsrohre kommen in Pumpwerken, Schachtbauwerken, Misch- und Regenwasserkanälen sowie Behälteranlagen zum Einsatz. Ihre modulare Bauweise mit unterschiedlichen Nennweiten lassen sie flexibel an projektspezifische Anforderungen anpassen.
Die Montage ist senkrecht durch die Decke oder mit einem Bogen seitlich an der Wand möglich. Auf Anfrage sind auch Sonderlösungen realisierbar.
Technische Daten
-
01
Edelstahl V2A (1.4301 / 1.4541), Edelstahl V4A (1.4404 / 1.4571), jeweils tauchgebeizt
-
02
Vertikales Rohrsystem mit Wetterschutzkopf und austauschbarem Insektenschutzgitter
-
03
Je nach Ausführung mit abnehmbaren Kopf für Reinigung und Wartung
-
04
Kopf in Ausführung mit Airmaster oder für Rohrlüftereinsatz möglich
-
05
Glattes Rohrende oder Flanschanschluss nach DIN 2576 / EN 1092-1
-
06
Nennweiten: DN 80 bis DN 150 (weitere auf Anfrage)

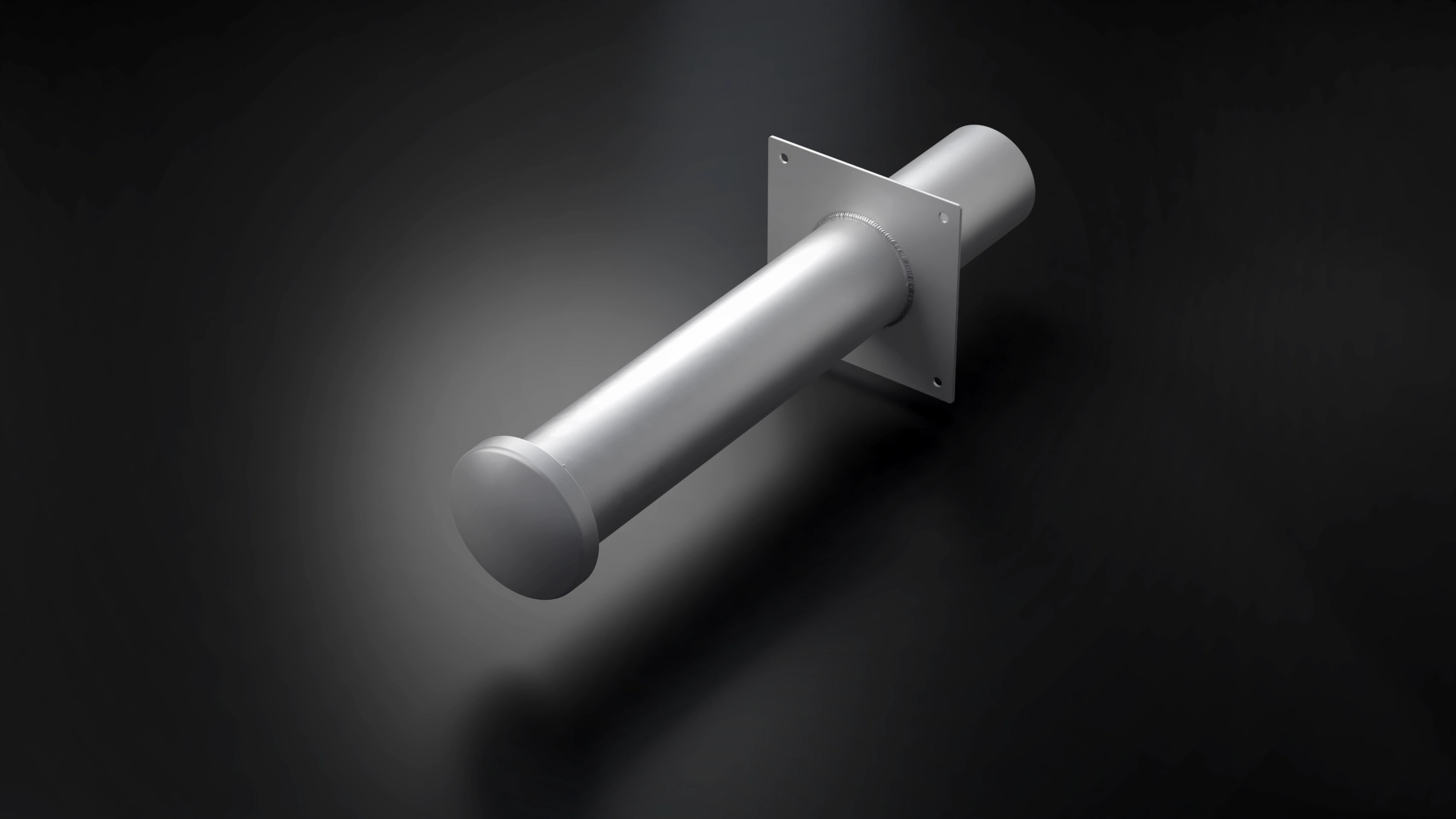

Isometrie Beispiel
Seitenansicht
Legende
| Abkürzung | Definition (Maßeinheit) |
|---|---|
| A | Durchmesser (mm) |
| B | Breite (mm) |
| C | Dübelplatte (mm) |
| H | Höhe (mm) |
