Schwerlast-Schachtabdeckungen
Schwerlast-Schachtabdeckungen aus Edelstahl oder verzinktem Stahl halten höchsten Belastungen stand und erfüllen alle Normen bis zur Belastungsklasse D400. Für Abwasser-, Kabel- und Versorgungsschächte bieten wir flexible Anpassungen und Sonderkonstruktionen, damit Sie die passende Schachtabdeckung für Ihr Projekt erhalten.
Spezifikationen
Beschreibung und Einsätze

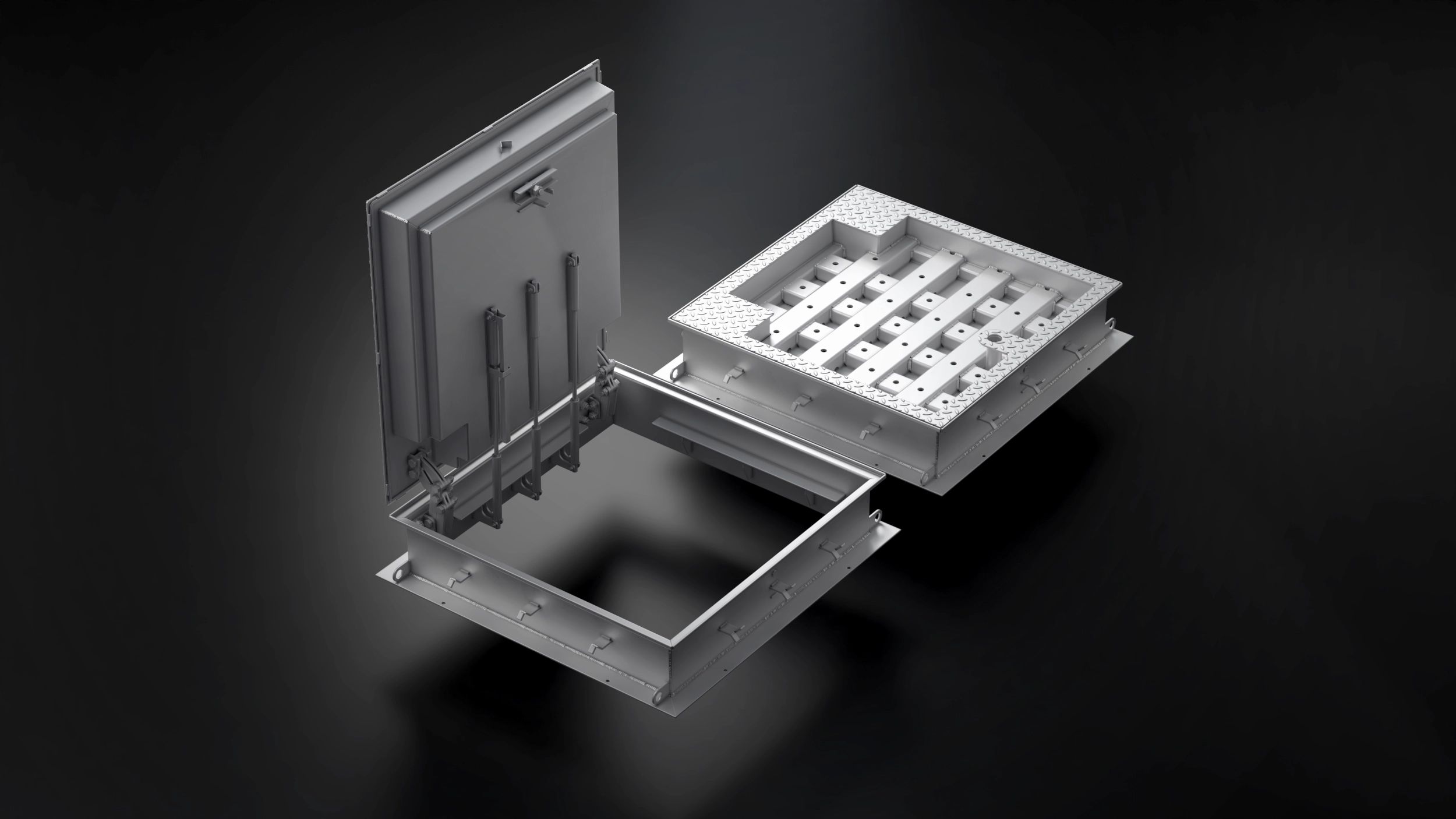

Unsere Schwerlast-Schachtabdeckungen sind je nach Ausführung PKW-befahrbar bis Belastungsklasse B125 oder für den Schwerlastbetrieb mit LKW-befahrbar bis Belastungsklasse D400 gemäß DIN EN 124 ausgelegt. Sie lassen sich manuell und per Gasdruckfeder unterstützt öffnen und ermöglichen so eine schnelle Revision des Schachts. Wir liefern die Abdeckungen montagefertig.
Die Hohlkammerdichtung am Deckel gewährt die Tagwasserdichtigkeit und schützt so wirksam vor eindringendem Oberflächenwasser. Weil die Dichtung direkt am Deckel sitzt, wird sie bei Arbeiten am offenen Schacht nicht beschädigt.
Der Dichtungsbereich lässt sich vor dem Schließen leicht und effektiv reinigen. So ist der Schacht immer sicher abgedichtet. Der Deckel ist über ein Mehrachs-Scharnier geführt, wodurch die Dichtung beim Öffnen und Schließen geschont wird. Wir bieten mehrere Rahmenhöhen und Bauformen als ein- oder mehrteilige Ausführung an.
Technische Daten
-
01
Edelstahl V2A (1.4301 / 1.4541), V4A (1.4571 / 1.4404) oder verzinkter Stahl (S235JR / S355JR)
-
02
Belastungsklassen bis D400 gemäß DIN EN 124 / DIN 1229 bzw. DIN 1072
-
03
Geruchs- und tagwasserdicht
-
04
Leicht und von Hand zu öffnen, trotz Schwerlast-Konstruktion
-
05
Bodenbündig für Verkehrsflächen
-
06
Sonderschachtabdeckungen mit abweichenden Abmessungen auf Anfrage
-
07
EPDM-Dichtung für Trinkwasser gemäß DVGW W270 zugelassen
Technisches Datenblatt
| Nennweite / Lichte Schachtweite | Rahmenaußenmaß | Mind. Aussparungsmaß |
|---|---|---|
| 600 × 600 mm | 750 × 750 mm | 900 × 900 mm |
| 800 × 800 mm | 950 × 950 mm | 1100 × 1100 mm |
| 1000 × 1000 mm | 1150 × 1150 mm | 1300 × 1300 mm |
Schachtabdeckung TITAN
Draufsicht
Isometrie
Vorderansicht Schnittdarstellung
optionale Ausstattungsmöglichkeiten:
🅘 Wärmeisolierung:
30mm starke Hartschaumisolierung im Deckel durch 1,0mm starkes Kaschierungsblech geschützt
🅜 Messingeinsatz:
zum Einbau eines handelsüblichen Profil-Halbzylinders
🅩 Profilzylinder:
Profil-Halbzylinder-Sicherheitsschloss (zylinderlänge 41,5mm) zum Einbau in den Messingeinsatz entspr. LKA-Empfehlung
Schachtabdeckung TITAN W 1000
Isometrie
Draufsicht
Vorderansicht Schnittdarstellung
