Löschwassersaugleitung aus Edelstahl
Löschwassersaugleitungen aus Edelstahl nach DIN 14244 verbinden eine Löschwasserentnahmestelle mit dem Sauganschluss der Feuerwehr. Sie sind ein unverzichtbarer Bestandteil im Brandschutz und gewährleisten eine sichere, schnelle und normgerechte Löschwasserentnahme im Einsatzfall.
Spezifikationen
Standardausführung

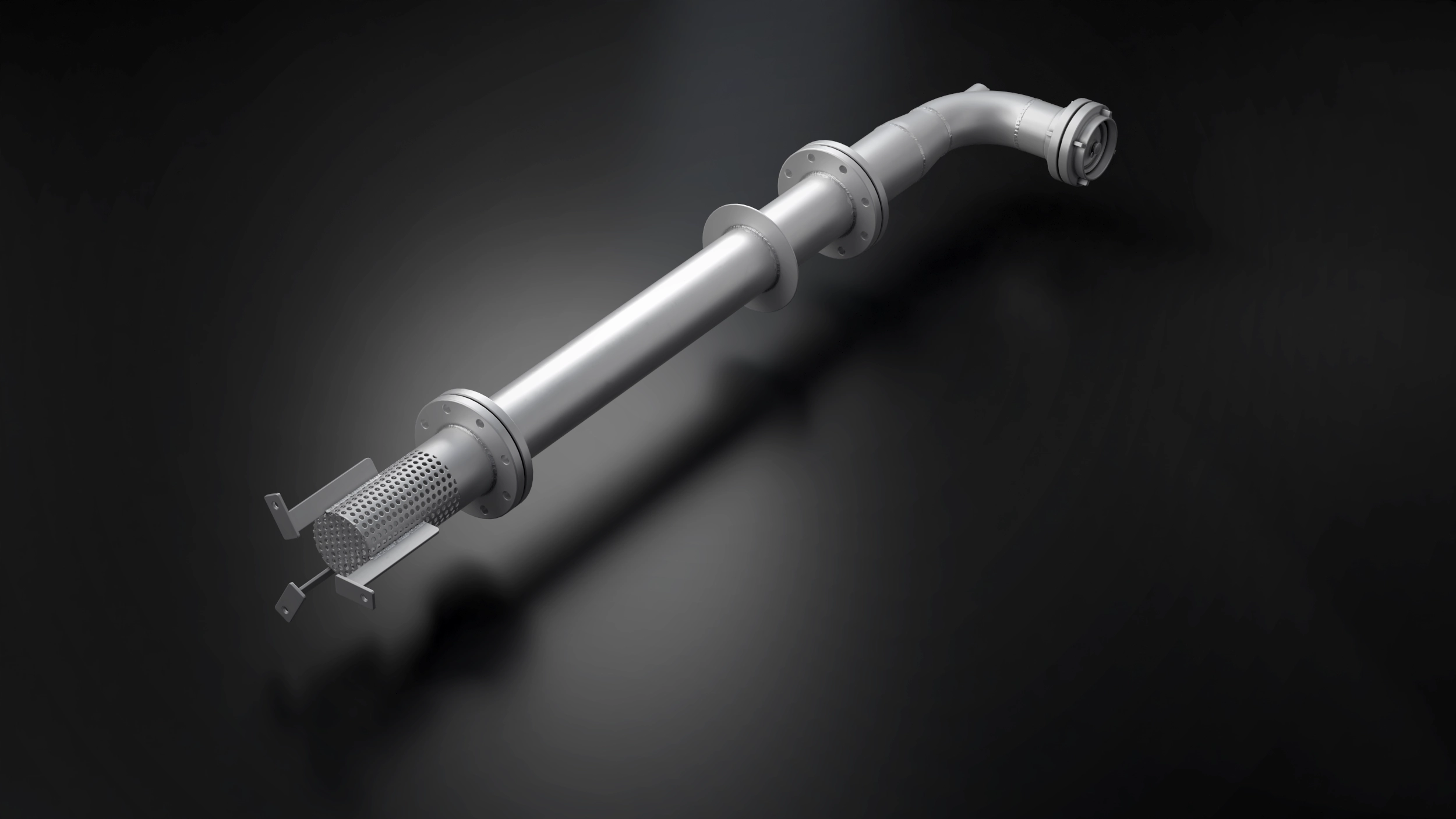

Die Löschwassersaugleitungen bestehen aus längsnahtgeschweißten Edelstahlrohren nach DIN 17457 / EN 10217-7. Wir verwenden standardmäßig ein Saugrohr in DN 125, das wir oben auf DN 100 reduzieren. Der obere Anschluss erfolgt über einen Glattflansch PN 10 gemäß DIN 2576 bzw. EN 1092-1, der untere Abschluss über Standfüße.
Die Sauganschlüsse nach DIN 14244 (Form A oder B) bestehen ebenfalls aus längsnahtgeschweißten Edelstahlrohren in DN 100. Die Anschlusseinheit besitzt einen 90°- oder 45°-Bogen (Bauart 3), wahlweise mit oder ohne Peilstutzen. Der Anschluss erfolgt über einen Glattflansch PN 10 (DIN 2576 / EN 1092-1). Ein 4-Zoll-Nippel mit einer aufgeschraubten Storz-Festkupplung A (4" IG) aus Aluminium, inklusive Blinddeckel und Sicherungskette, verbindet das System mit der Feuerwehr.
Alle Bauteile bestehen aus Edelstahl V2A (1.4301 / 1.4541) oder Edelstahl V4A (1.4571). Die Bauteile sind aufeinander abgestimmt und werden montagefertig geliefert, damit die Installation schnell gelingt.
Diese standardisierte Ausführung erfüllt die technischen Vorgaben nach DIN 14244. Je nach Ausführung erfüllt sie zusätzlich DIN 14210 und DIN 14230. Sie ermöglicht eine dauerhafte wartungsfreundliche Löschwasserentnahme.
Zusatzoptionen
-
01
Rohrschelle zum Andübeln inkl. Gewindestange und IG-Anker
-
02
Gliederketten-Ringraumdichtung für Kernbohrung oder Futterrohr
-
03
dicht angeschweißter Mauerflansch zum Einbetonieren
-
04
höhenverstellbarer Mauerflansch als Verankerung zum Einbetonieren
-
05
angeschweißte Dübelplatte mit Befestigungsmaterial und Dichtungsband
-
06
zusätzliche Flanschverbindungen für mehrteilige Saugrohre
-
07
Rohrkupplungen für mehrteilige Saugrohre od. bei kleinen Kernbohrungen
-
08
Flanschseiher als Grobfilter, mit 5 mm Lochung, für unteres Ende
Seitenansicht Schnittdarstellung
Optionen
🅐 Rohrschelle zum Andübeln inkl. Gewindestange und IG-Anker
🅑 Gliederketten-Ringraumdichtung für Kernbohrung oder Futterrohr
🅒 dicht angeschweißter Mauerflansch zum Einbetonieren
🅓 höhenverstellbarer Mauerflansch als Verankerung zum Einbetonieren
🅔 angeschweißte Dübelplatte mit Befestigungsmaterial und Dichtungsband
🅕 zusätzliche Flanschverbindungen für mehrteilige Saugrohre
🅖 Rohrkupplungen für mehrteilige Saugrohre od. bei kleinen Kernbohrungen
🅗 Flanscheiher als Grobfilter, mit 5 mm Lochung, für unteres Ende
Löschwassersaugrohre in anderen Nennweiten, in flanschsparender Bauweise (Sauganschluß und Entnahmeleitung direkt verschweißt) auf Anfrage lieferbar.
Seitenansicht Schnittdarstellung
Legende
| Abkürzung | Definition (Maßeinheit) |
|---|---|
| A | Rohrlänge (mm) |
| B | Länge Anschluss (mm) |
| BL | Länge Saugrohr (mm) |
| C | Position Mauerflansch (mm) |
| D | Position Dübelflansch (mm) |
