Böschungsgitter

Böschungsgitter sichern Rohrausläufe und Wasserbauwerke gegen unbefugten Zutritt, Wildtiere und Treibgut. Sie verhindern, dass Menschen, Tiere oder grobe Gegenstände hineinfallen. So tragen Böschungsgitter wesentlich zur Betriebssicherheit und zum Gewässerschutz bei.

Spezifikationen

Beschreibung und Details

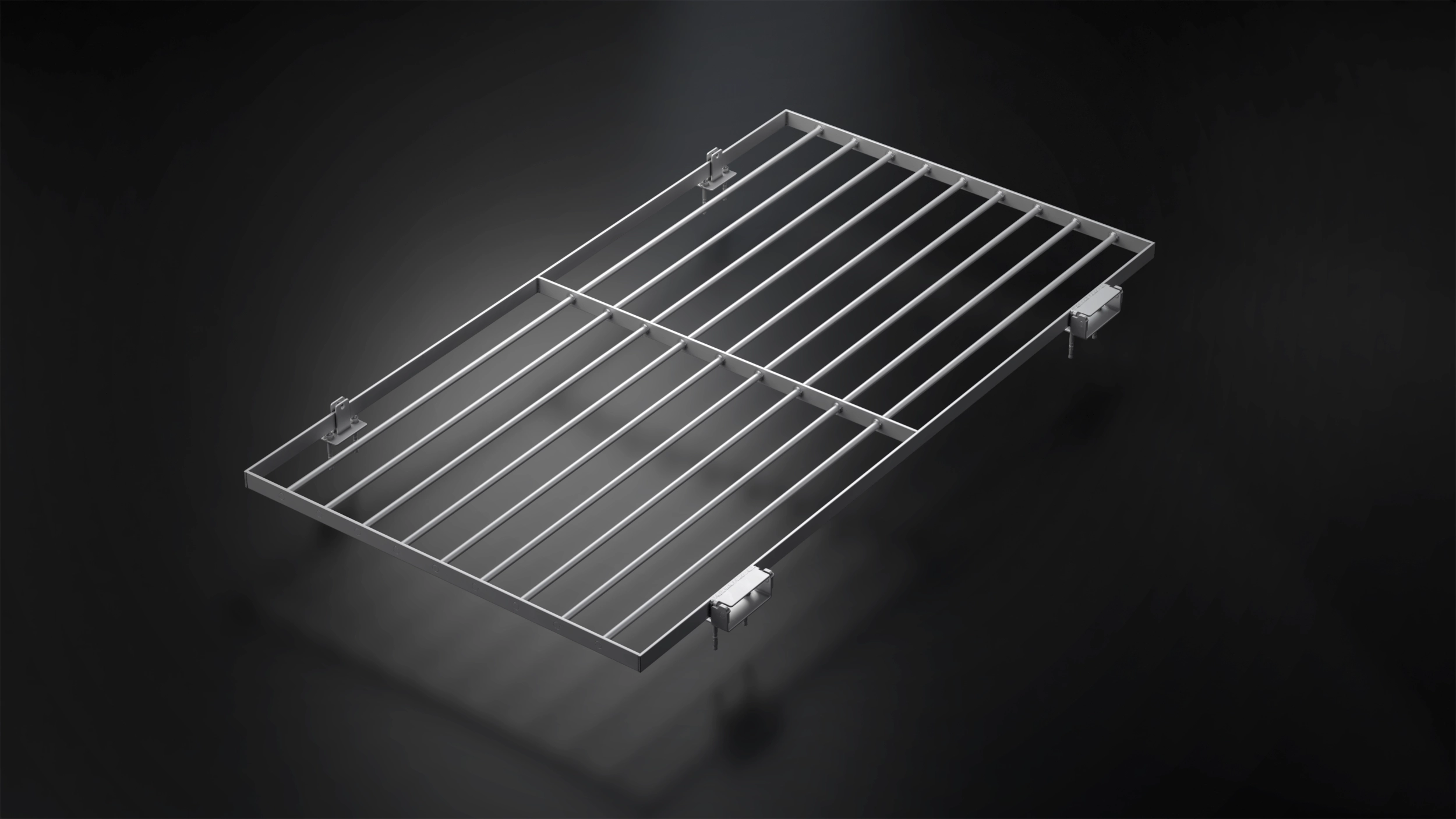

Unsere Böschungsgitter bestehen aus stabilem, geschweißtem Edelstahl in V2A (1.4301 / 1.4541) oder V4A (1.4404 / 1.4571). Je nach Einsatzort gibt es die Gitter in runder, ovaler oder rechteckiger Form, entweder zur Festmontage oder als klappbare Lösung.

Typische Einsatzorte sind offene Ausläufe von Kanälen für Regen- und Mischwasser, Rückhaltebecken, Gewässerquerungen oder Schächte.

Die Gitter schützen vor Fremdkörpern, ermöglichen eine einfache Sichtkontrolle und bei Bedarf einen schnellen Zugang. Auf Anfrage fertigen wir auch Gitter für Schachteinläufe oder andere Stellen an.

Technische Daten

01

Edelstahl V2A (1.4301 / 1.4541), Edelstahl V4A (1.4404 / 1.4571), jeweils tauchgebeizt oder verzinkter Stahl (S235JR)
02

Nennweiten: DN 150 bis DN 2000 (auch in rechteckiger oder Sonderform auf Anfrage erhältlich)
03

zur Festmontage oder als klappbare Variante mit Scharnier
04

Ideal für Böschungsausläufe, Schachtköpfe, Gewässerquerungen, Rückhaltebecken
05

Optionale Ausstattung: Diebstahlsicherung, Abhebesicherung, Sonderneigungen

Böschungsgitter Standard / ohne Sohldurchgang

Seitenansicht

Draufsicht

DN	lichter Stababstand	Gitterbreite	DRM Rundstäbe	Neigung 1:1	Neigung 1:1,5	Neigung 1:2
300	55	350 mm	14	480 mm	605 mm	750 mm
400	65	460 mm	14	620 mm	790 mm	980 mm
500	70	560 mm	14	770 mm	970 mm	1210 mm
600	70	670 mm	14	905 mm	1160 mm	1440 mm
700	75	790 mm	14	1060 mm	1350 mm	1670 mm
800	85	900 mm	14	1210 mm	1540 mm	1900 mm
900	110	1010 mm	16	1350 mm	1730 mm	2140 mm
1.000	110	1130 mm	16	1500 mm	1910 mm	2370 mm
1.100	110	1240 mm	16	1650 mm	2100 mm	2610 mm
1.200	110	1350 mm	16	1800 mm	2290 mm	2840 mm

Böschungsgitter mit Sohldurchgang

DN	lichter Stababstand	Gitterbreite	DRM Rundstäbe	Neigung 1:1	Neigung 1:1,5	Neigung 1:2
300	55	350 mm	14	340 mm	430 mm	530 mm
400	65	460 mm	14	480 mm	610 mm	760 mm
500	70	560 mm	14	620 mm	790 mm	980 mm
600	70	670 mm	14	770 mm	980 mm	1210 mm
700	75	790 mm	14	920 mm	1170 mm	1450 mm
800	85	900 mm	14	1060 mm	1360 mm	1680 mm
900	110	1010 mm	16	1210 mm	1550 mm	1920 mm
1.000	110	1130 mm	16	1360 mm	1730 mm	2150 mm
1.100	110	1240 mm	16	1510 mm	1920 mm	2390 mm
1.200	110	1350 mm	16	1660 mm	2110 mm	2620 mm

Draufsicht

Seitenansicht

Legende

Abkürzung	Definition (Maßeinheit)
H	Höhe (mm)
B	Breite (mm)
T	Tiefe (mm)
A	Staababstand (mm)
S	Staabdurchmesser (mm)
