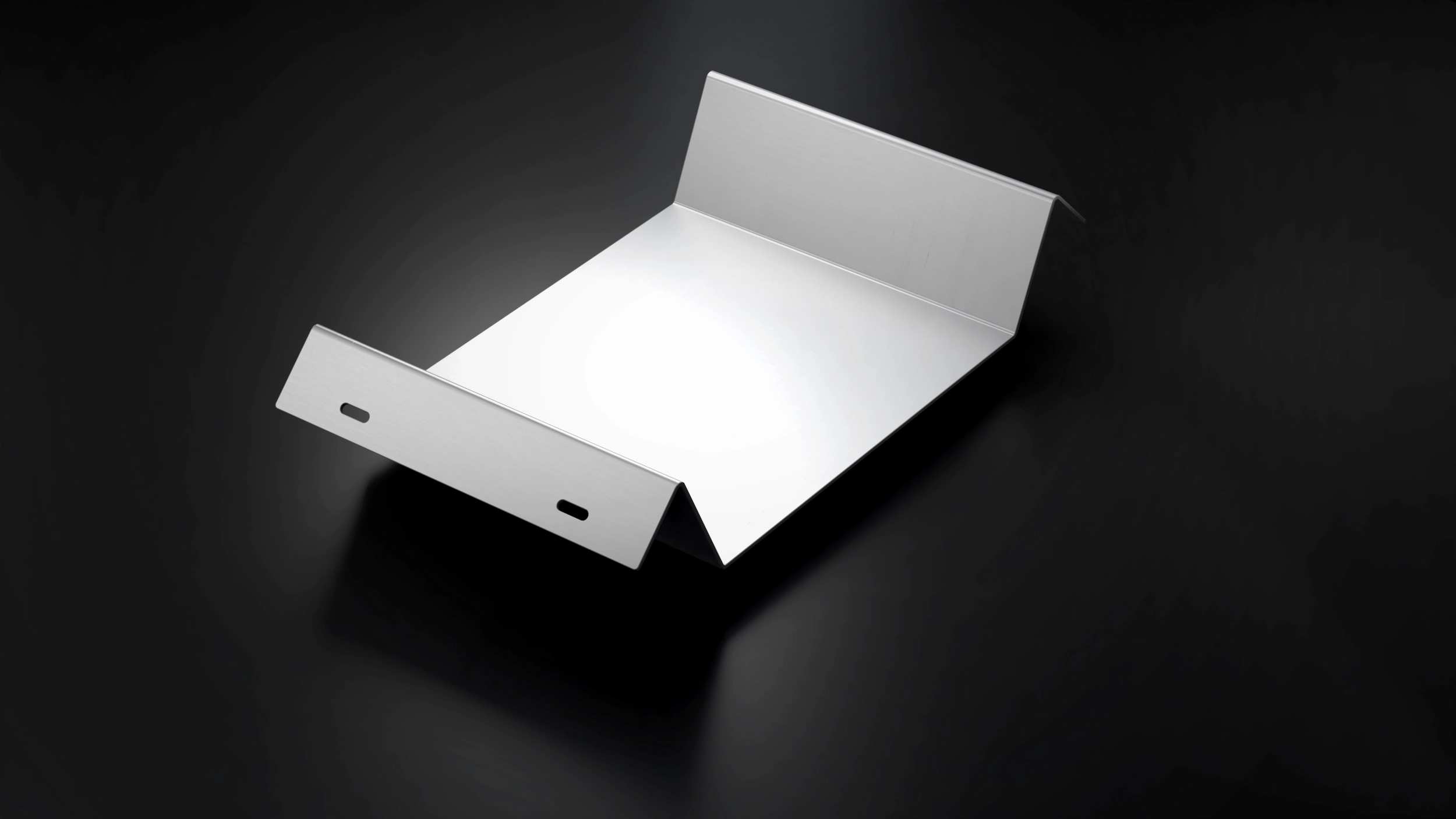

Prallwand aus Edelstahl
Eine Prallwand, auch als Prallplatte oder Prallblech bezeichnet, aus Edelstahl ist ein bewährtes Strömungsbauteil in Abwasserschächten, das zur Beruhigung von Abwasserströmen dient. Sie schützt das Bauwerk vor Erosion, reduziert die Turbulenz im Zulaufbereich und verbessert die hydraulische Funktion von Schachtanlagen und Sonderbauwerken.
Spezifikationen
Funktion und Einsatz
Prallwände verringern in Abwasserschächten die Kräfte des einströmenden Abwassers. Trifft das Wasser auf die Wand, wird die kinetische Energie durch Impulsumleitung in Druck umgewandelt. Dadurch reduziert sich der Druck und die Strömungslenkung wird optimiert.
In Energieumwandlungsschächten, Drosseleinläufen und Pumpenvorläufen schützen sie empfindliche Bauteile vor starken Strömungen. In Sickerschächten bricht die Prallwand den Zulaufstrahl und schützt so vor Erosion.
In Absetzschächten verlangsamt sie die Strömung und verbessert dadurch die Ablagerung von Feststoffen. Wir fertigen individuelle Prallwände, die wir genau an Ihre Einbausituation anpassen.
Technische Daten
-
01
Edelstahl V2A (1.4301) oder V4A (1.4404 / 1.4571)
-
02
Fertigung gemäß DIN 19569-5
-
03
Wandmontage über eingebrachte Dübellöcher in Prallwand selbst oder angeschweißte Ankerplatten
Draufsicht
Frontansicht
Isometrie
Legende
| Abkürzung | Definition (Maßeinheit) |
|---|---|
| t | Materialstärke (mm) |
| r | Radius (mm) |
| B | Breite (mm) |
| L | Länge (mm) |
| F | Aufstandsbreite (mm) |
| A | Befestigungsabstand (mm) |
