Pass- & Ausbaustücke aus Edelstahl

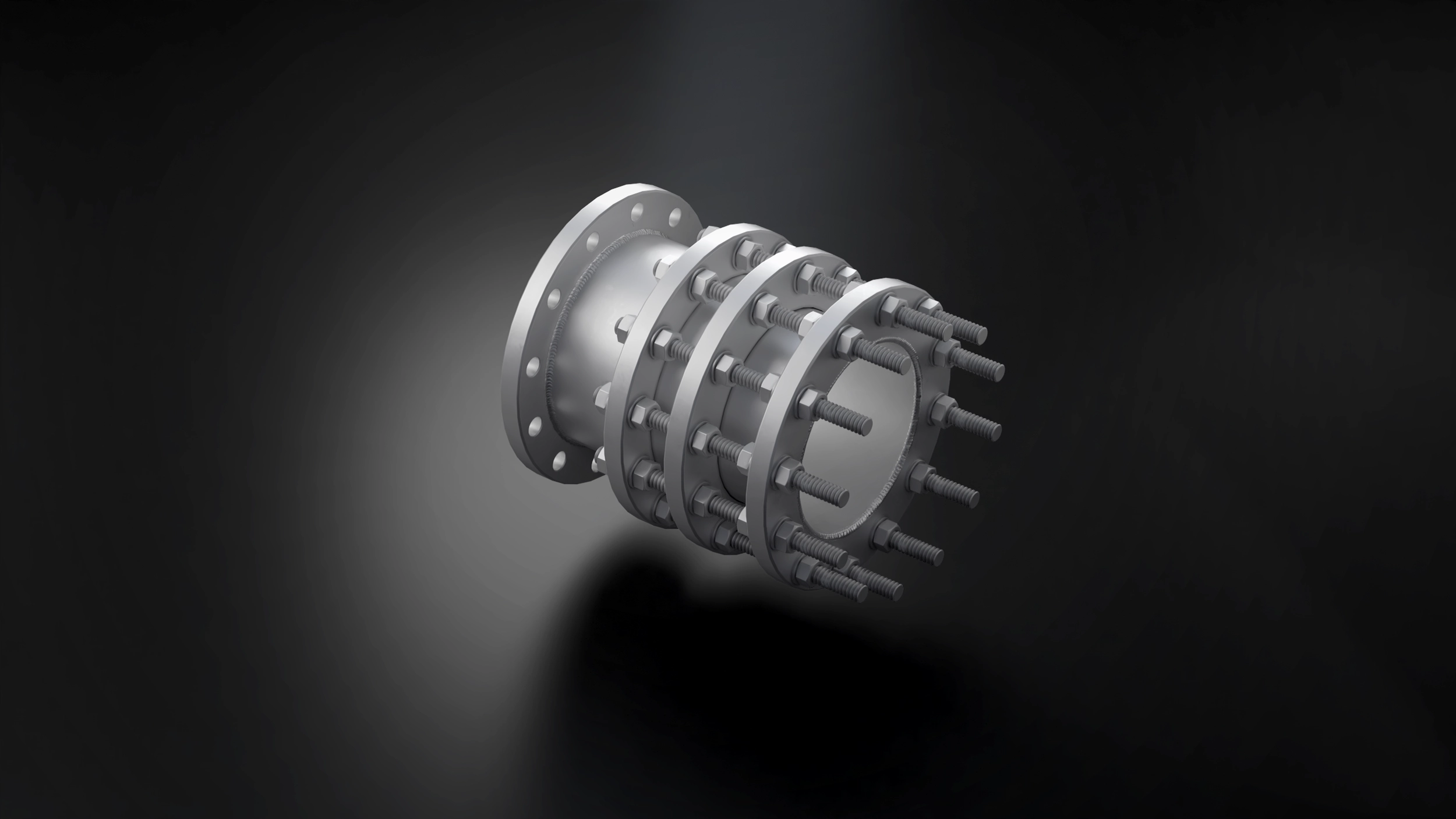

Pass- und Ausbaustücke aus Edelstahl gleichen Längenunterschiede in Rohrleitungen aus und erleichtern so die Montage und Demontage von Armaturen, Pumpen und Schiebern. Sie kommen in der Wasser- und Abwassertechnik und im Rohrleitungsbau zum Einsatz. Sie erfüllen die Vorgaben der Druckgeräterichtlinie und die EN 1092-1.
Spezifikationen
Beschreibung und Details
Ohne ein in der Länge variables Pass- und Ausbaustück ist es kaum möglich, eine Armatur passgenau in einen Rohrabschnitt einzusetzen. Der einstellbare Längenausgleich von ± 25 mm ermöglicht das schnelle Ein- und Ausbauen von Absperrschiebern, Absperrklappen, Rückschlagventilen und Pumpen sowie den Ausgleich von Toleranzen im Rohrleitungsstrang.
Sie sind in zwei Ausführungen als Typ 3F (drei Glattflansche) und Typ 4F (vier Glattflansche), jeweils gemäß EN 1092-1 Typ 01, in den Druckstufen PN 10 und PN 16 erhältlich. Sonderausführungen mit abweichenden Nennweiten, Druckstufen oder Werkstoffen liefern wir auf Anfrage.
Technische Daten
-
01
Edelstahl V2A (1.4301 / 1.4307), V4A (1.4404 1.4571)
-
02
Nennweiten: DN 50 – DN 300
-
03
Weitere Größen auf Anfrage
-
04
durchgehende oder nicht durchgehende Gewindestangen
-
05
EPDM-Dichtung für Trinkwasser gemäß DVGW W270 zugelassen
Abmessungen Typ 3F
| DN | Druckstufe | Baulänge Mittelstellung | Verstellbarkeit |
|---|---|---|---|
| 50 | PN 10/16 | 200 mm | ± 25 mm |
| 65 | PN 10/16 | 200 mm | ± 25 mm |
| 80 | PN 10/16 | 200 mm | ± 25 mm |
| 100 | PN 10/16 | 200 mm | ± 25 mm |
| 125 | PN 10/16 | 200 mm | ± 25 mm |
| 150 | PN 10/16 | 200 mm | ± 25 mm |
| 200 | PN 10/16 | 220 mm | ± 25 mm |
| 250 | PN 10/16 | 220 mm | ± 25 mm |
| 300 | PN 10/16 | 220 mm | ± 25 mm |
| 350 | PN 10/17 | 230 mm | ± 25 mm |
| 400 | PN 10/18 | 260 mm | ± 25 mm |
| 450 | PN 10/19 | 280 mm | ± 25 mm |
| 500 | PN 10/20 | 280 mm | ± 25 mm |
Abmessungen Typ 4F
| DN | Druckstufe | Baulänge Mittelstellung | Verstellbarkeit |
|---|---|---|---|
| 50 | PN 10/16 | 300 mm | ± 25 mm |
| 65 | PN 10/16 | 300 mm | ± 25 mm |
| 80 | PN 10/16 | 300 mm | ± 25 mm |
| 100 | PN 10/16 | 300 mm | ± 25 mm |
| 125 | PN 10/16 | 300 mm | ± 25 mm |
| 150 | PN 10/16 | 350 mm | ± 25 mm |
| 200 | PN 10/16 | 350 mm | ± 25 mm |
| 250 | PN 10/16 | 350 mm | ± 25 mm |
| 300 | PN 10/16 | 350 mm | ± 25 mm |
| 350 | PN 10/16 | 350 mm | ± 25 mm |
| 400 | PN 10 | 375 mm | ± 25 mm |
| 400 | PN 16 | 450 mm | ± 25 mm |
| 450 | PN 10 | 410 mm | ± 25 mm |
| 450 | PN 16 | 470 mm | ± 25 mm |
| 500 | PN 10 | 410 mm | ± 25 mm |
| 500 | PN 16 | 470 mm | ± 25 mm |
Typ 3F / 3 Flansche
Typ 4F / 4 Flansche
Hinweise zur Planung
Achten Sie bei der Planung auf ausreichend Bewegungsraum für die Verstellung des Längenausgleichs. Pass- und Ausbaustücke werden zwischen zwei Flanschverbindungen eingebaut. Dabei übertragen die Gewindestangen die Druckkräfte axial von einer Seite zur anderen. Für besonders beengte Einbausituationen empfehlen wir eine Ausführung mit drei Flanschen (Typ 3F). Wir beraten Sie gern zur optimalen Ausführung für Ihr Projekt.
