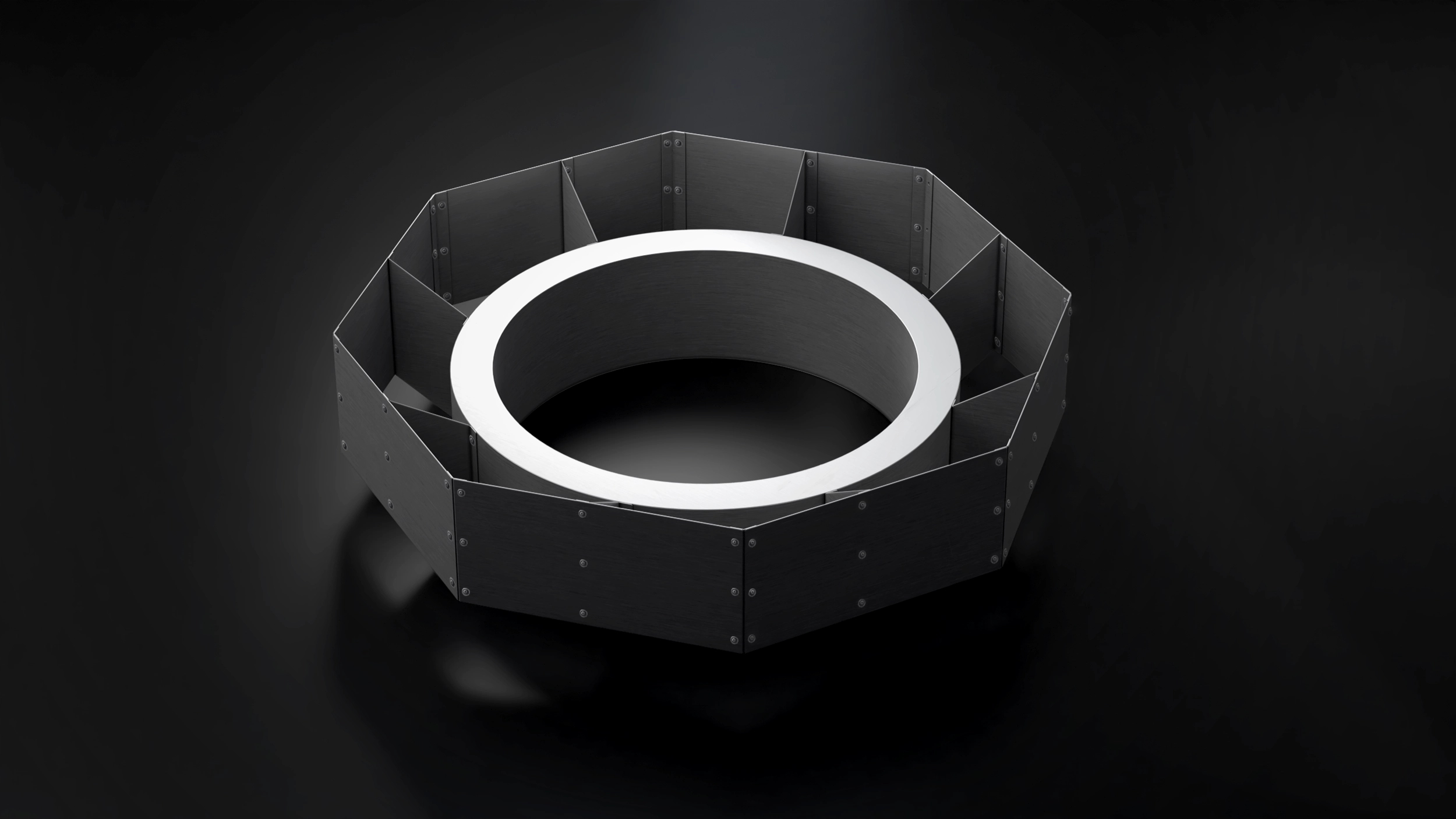

Tauchwand aus Edelstahl
Eine Tauchwand wird eingesetzt zur hydraulischen Trennung in Absetzschächten, Regenwasserschächten, Regenrückhaltebecken und Kläranlagen. Sie hält zuverlässig Schwimmstoffe und Schwebstoffe zurück, und verhindert so deren Abfluss in den Kanal oder den Vorfluter. Tauchwände werden aus korrosions- oder säurebeständigen Edelstahl gemäß DIN 19558 gefertigt.
Spezifikationen
Funktion und Einsätze
Tauchwände verhindern das Überströmen von Leichtstoffen, fördern die Sedimentation und erhöhen die Betriebssicherheit der Anlage. Je nach Einbausituation sind fest montierte oder abnehmbare Ausführungen anwendbar. Die Dimensionen und Blechstärken passen wir individuell an Ihre Schachtgröße an. Pauschal beträgt die Blechstärke bis 500 mm Höhe = 2 mm und über 500 mm hinaus mindestens 3 mm. Typische Einsatzorte sind Regenrückhaltebecken (RRB), Regenwasserschächte, Absetzschächte und Kläranlagen.
Technische Daten
-
01
Edelstahl V2A (1.4301) oder V4A (1.4571 / 1.4404)
-
02
Fertigung gemäß DIN 19558
-
03
unter Schutzgas geschweißt, tauchgebeizt und passiviert
-
04
Sonderwünsche und Einbauten sind realisierbar
Hinweise zur Planung
Eintauchtiefe
Die Eintauchtiefe der Tauchwand sollte mindestens der Überfallhöhe entsprechen, idealerweise jedoch das Zweifache betragen. Diese Dimensionierung hält aufschwimmende Stoffe zuverlässig zurück und verhindert ungünstige Strömungsverhältnisse.
Abstand zur Überlaufschwelle
Der Abstand zwischen der Tauchwand und der Überlaufschwelle (Ta) sollte gemäß den Empfehlungen des ATV-DVWK, Arbeitsblatt A166, mindestens das Zweifache der Überfallhöhe betragen. In jedem Fall muss der Abstand jedoch min. 300 mm betragen, um die Funktion zu gewährleisten.
Frontansicht
Draufsicht
Legende
| Abkürzung | Definition (Maßeinheit) |
|---|---|
| t | Materialstärke (mm) |
| B | Breite (mm) |
| H | Höhe (mm) |
| T | Tiefe (mm) |
| A | Aufstandsbreite (mm) |
| F | Befestigungsabstand (mm) |
Neuentwicklungen und Sonderanfertigungen nach Kundenwunsch.
